TAIPEI AUDIO - UD-505-X

Reference 500

UD-505-X

UD-505的數位核心採用雙AKM VERITA AK4497 Velvet Sound DAC晶片，不管是PCM或DSD聲頻，都達到了全新的超高頻寬，PCM部分推升到32bit/768kHz，而DSD部分更是衝高到DSD512（22.5MHz），這樣的規格甚至比許多Hi End超高價DAC還要先進。不僅如此，UD-505還內建雙校正時鐘，以對應44.1kHz與48kHz兩種取樣頻率的升頻校正。當然，如果您覺得UD-505這樣的設計還不夠發燒，可以外接CG-10M外接校正時鐘，把校正時脈推高到10MHz。在數位音色的調整部分，UD-505內建四種PCM數位濾波，兩種DSD數位濾波模式，藉以調整出您喜歡的音色。

在耳機擴大器的部分，UD-505搭載了TEAC-QVCS QUAD前級，驅動TEAC-HCLD（High Current Line Drive）強化版輸出緩沖電路，等於是從前端到後端都使用4個放大線路並行，強化UD-505的輸出驅動能力。在關鍵的電源供應部分，即便UD-505尺寸不大，依然採用雙環型變壓器供電。

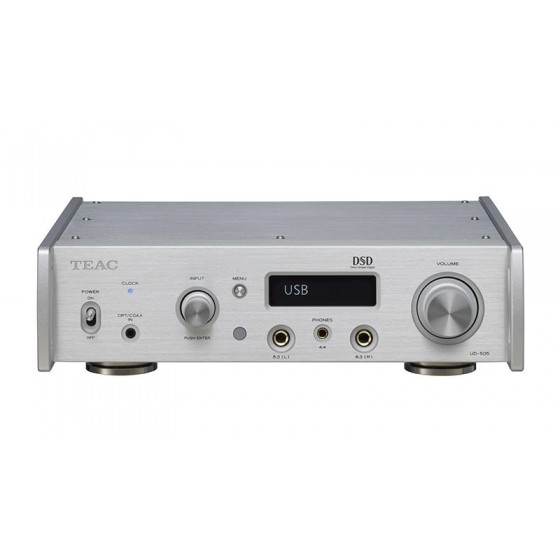

UD-505的耳機輸出端子相當豐富完整，6.3mm是基本要求，但您可以用雙6.3mm連線，變成平衡輸出，另外JEITA新的4.4mm平衡端子，UD-505一樣裝上去了，假如您擁有平衡連線的高階耳機，那麼UD-505完整對應平衡輸出的耳擴功能，就是釋放您手上高階耳機的重要利器。

付款方式：

實體ATM轉帳

送貨方式：

宅配 - 免運費

優惠價：37900

數量：

產品詳細介紹

支持的格式
USB輸入
PCM	16/24/32位 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768k Hz
DSD	2.8M/5.6M/11.2M/22.5M Hz
Coaxial数字輸入
PCM	16/24位 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
DSD	2.8MHz(支持176.4kHz/24位 DoP格式)
光纖数字輸入
PCM	16/24位 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
DSD	2.8MHz(支持176.4kHz/24位 DoP格式)
DAC部分
USB DAC	ESS Technology ES9038Q2M x 2
升頻	高達384kHz/32位 PCM, 24.5MHz DSD
数碼濾波
PCM 濾波	Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, off
DSD 截止頻率	Narrow : 39kHz (在2.8M), 78kHz (在5.6M), 156kHz (在11.2M) or 312kHz (在22.5M) Wide : 76kHz (在2.8M), 152kHz (在5.6M), 304kHz (在11.2M) or 608kHz (在22.5M)

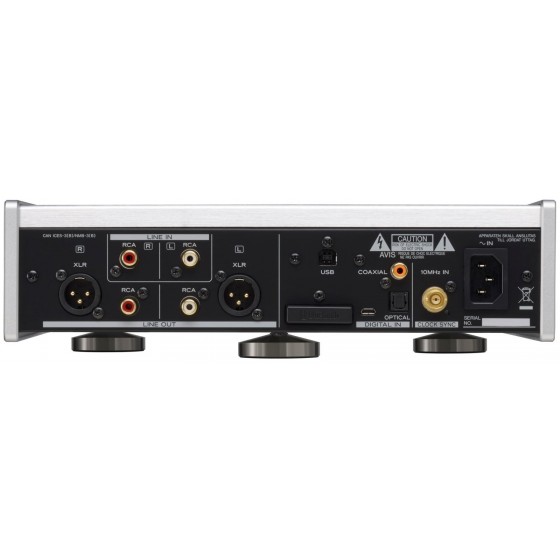

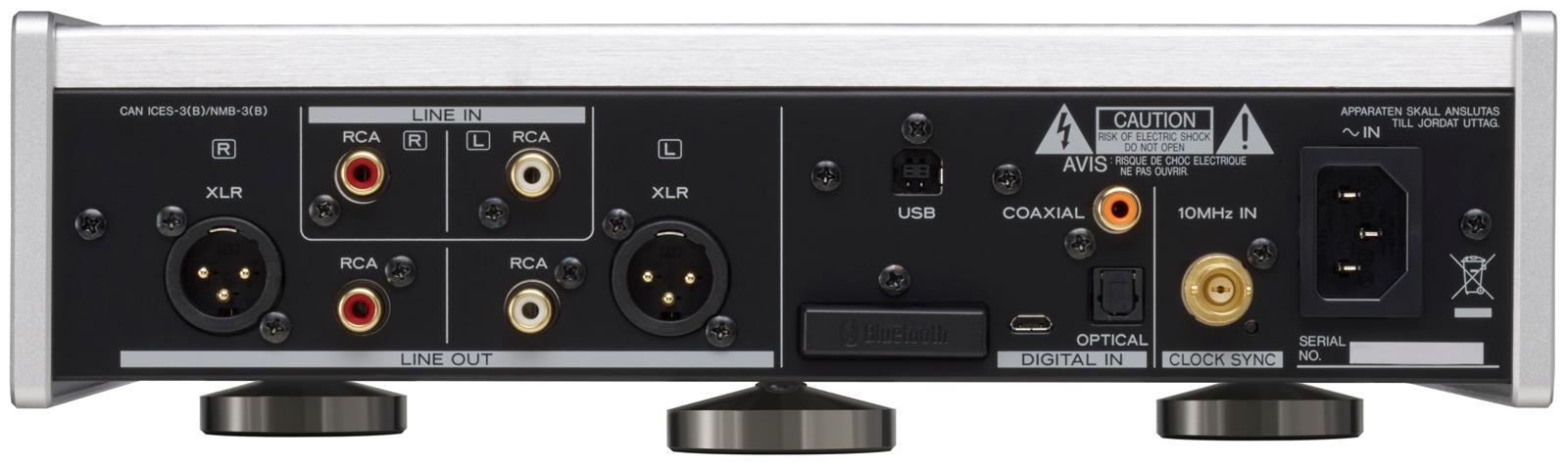

音訊輸入
USB (後面板)	USB B類埠，USB 2.0，非同步模式傳輸，大容量傳輸
相容軟件	TEAC HR Audio Player (Windows, Macintosh)
COAXIAL数字 (後面板)	RCA針式×1 (鍍金)
輸入電平	0.5Vp-p
輸入阻抗	75Ω
光纖数字 (後面板)	TOS連接×1
輸入電平	-24.0至-14.5dBm峰值
COAXIAL数字 (前面板)	1/8”(3.5毫米) 迷你×1 (組合光纖数碼輸入，自動檢測) * 包含1/8”迷你 - RCA 轉換電線。
輸入電平	0.5Vp-p
輸入阻抗	75Ω
光纖数字 (前面板)	1/8”迷你光纖×1 (組合光纖数碼輸入，自動檢測) * 包含1/8”迷你 - RCA 轉換電線。
輸入電平	-24.0至-14.5dBm峰值
模擬 (後面板)	RCA針式×1 (鍍金)
輸入阻抗	24kΩ
輸入靈敏度	130mV
藍牙™
藍牙版本	4.0
輸出級別	級別2 (範圍: 大概 33英尺 / 10米)
支持的協定	A2DP, AVRCP
內容保護	SCMS-T
支持的轉碼器	LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC
配對設備的數量	最大8組設備
音訊輸出
XLR平衡	XLR×1對 (鍍金)
輸出電平	固定值(0 dB), 固定值(+6 dB), 可變值, 輸出關閉(可選)
最大輸出電平	2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為 (0dB)) 4.0Vrms (1kH, 最大, 負載至 10kΩ, 當固定值設為 (+6dB)) 12.0Vrms (1kH, 最大, 負載至 10kΩ, 當設置為可變值時)
輸出阻抗	188Ω
RCA非平衡	RCA針式×1 (鍍金)
輸出電平	固定值(0 dB), 固定值(+6 dB), 可變值, 輸出關閉(可選)
最大輸出電平	2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為 (0dB)) 4.0Vrms (1kH, 最大, 負載至 10kΩ, 當固定值設為 (+6dB)) 6.0Vrms (1kH, 最大, 負載至 10kΩ, 當設置為可變值時)
輸出阻抗	150Ω
耳機輸出
介面 1	1/4”(6.3毫米) TRS 身歷聲插孔×2 (鍍金)
極性(平衡)	Tip: HOT, Ring: COLD, Sleeve: NC (GND)
極性(非平衡)	Tip: L, Ring: R, Sleeve: GND
介面 2	4.4毫米 5極Pentaconn×1 (鍍金)
極性(平衡)	Tip: L+, Ring1: L-, Ring2: R+, Ring3: R-, Sleeve: GND
最大輸出
平衡	700mW + 700mW (into 32Ω)
非平衡	500mW + 500mW (into 32Ω×1) 350mW + 350mW(into 32Ω×2)
有源接地	500mW + 500mW (into 32Ω)
支持的阻抗	16至600Ω
時鐘部分
內部時鐘
類型	晶體振盪器
時鐘數量	2 (44.1kHz and 48kHz)
外部時鐘輸入
連接器	BNC (鍍金)
輸入頻率	10MHz
輸入阻抗	50Ω
輸入電平	矩形波:相當於TTL電平正玄波: 0.5至1.0 Vrms
音訊性能
頻率回應	10至80,000 Hz (+1/–3 dB, 192kHz PCM輸入，RCA輸出，数碼濾波關閉)
總諧波失真	0.002%或更低 (192kHz PCM 輸入，RCA輸出，数碼濾波關閉)
S/N比	110dB或更高 (192kHz PCM 輸入，RCA輸出，数碼濾波關閉)
電源	AC 220-240V (50/60Hz)
消耗功率	18W (0.4W 穩定)
外形尺寸 (包含突出部分)	290(W)×84.5(H)×248.7(D)毫米 / 11.4”(W)×3.3”(H)×9.8”(D)
重量	4.1公斤 / 9.1磅
附件	電源線，RCA迷你插頭適配器電線，遙控器(RC-1330)，遙控器的2節七號電池，3個腳墊，用戶手冊(含保修卡)

升频

输入的数字訊号		傳到DAC的数字訊号
Coax/Opt	USB	off	2Fs	4Fs	8Fs	DSD256	DSD512
32kHz	-	32kHz	64kHz	128kHz	256kHz	8MHz	16MHz
44.1kHz	44.1kHz	44.1kHz	88.2kHz	176.4kHz	352.8kHz	11.2MHz	22.5MHz
88.2kHz	88.2kHz	88.2kHz	88.2kHz	176.4kHz	352.8kHz	11.2MHz	22.5MHz
176.4kHz	176.4kHz	176.4kHz	176.4kHz	176.4kHz	352.8kHz	11.2MHz	22.5MHz
-	352.8kHz	352.8kHz	352.8kHz	352.8kHz	352.8kHz	11.2MHz	22.5MHz
-	705.6kHz	705.6kHz	705.6kHz	705.6kHz	705.6kHz	11.2MHz	22.5MHz
48Hz	48Hz	48kHz	96kHz	192kHz	384kHz	12.2MHz	24.5MHz
96kHz	96kHz	96kHz	96kHz	192kHz	384kHz	12.2MHz	24.5MHz
192kHz	192kHz	192kHz	192kHz	192kHz	384kHz	12.2MHz	24.5MHz
-	384kHz	384kHz	384kHz	384kHz	384kHz	12.2MHz	24.5MHz
-	768kHz	768kHz	768kHz	768kHz	768kHz	12.2MHz	24.5MHz

No conversion
* Maximum up-conversion rate is 8Fs.

与前作对比

	UD-505-X	UD-503	UD-501
USB DAC	ESS Technology ES9038Q2M	AK4490×2 (L/R)	PCM 1795×2 (L/R)
支持的DSD格式	22.5MHz 最大	11.2MHz 最大	5.6MHz 最大
支持的PCM格式	768kHz/32位最大	384kHz/32位最大	384kHz/32位最大
升频(最大)	DSD: 24.5MHz (DSD 256, 512) PCM: 384kHz/32位 (2 fs, 4 fs, 8 fs)	DSD: 12.2MHz (DSD 256) PCM: 384kHz/32位 (2 fs, 4 fs, 8 fs)	PCM: 192kHz/24位 (fixed)
PCM滤波	数字滤波 Sharp Roll Off Slow Roll Off Short Delay Sharp Short Delay Slow Low Dispersion Off	数字滤波 Sharp Roll Off Slow Roll Off Short Delay Sharp Short Delay Slow Off	数字滤波 Short Delay Sharp Short Delay Slow Off
DSD滤波	数字滤波 Cut Off: Narrow 39 kHz (when 2.8 MHz) 78 kHz (when 5.6 MHz) 156 kHz (when 11.2 MHz) 312 kHz (when 22.5 MHz) Cut Off: Wide 76 kHz (when 2.8 MHz) 152 kHz (when 5.6 MHz) 304 kHz (when 11.2 MHz) 608 kHz (when 22.5 MHz)	数字滤波 Cut Off 50 kHz Cut Off 150 kHz	模拟滤波 Cut Off 185 kHz (Gain -6.6 dB) Cut Off 90 kHz (Gain +0.3 dB) Cut Off 85 kHz (Gain -1.5 dB) Cut Off 94 kHz (Gain -3.3 dB)
双单声道	Yes	Yes	Yes
TEAC HCLD电路 (电流缓冲电路)	Yes	Yes	-
TEAC QVCS电路 (高精度音量控制)	Yes	Yes	-
Line/平衡输出	Yes	Yes	Yes
Line並行/非平衡输出	Yes	Yes	Yes
高精度双内部时钟	Yes	Yes	Yes
外部时钟输入	Yes	Yes	-
前置放大器	Yes	Yes	-
Bulk Pet USB传输	Yes	-	-
切换式Line输出	Fixed (0 dB) Fixed (+6 dB) Variable Off	Fixed (0 dB) Fixed (+6 dB) Variable Off	- (Line output on/off selection only when headphones connected)
数字输入(前面板)	Yes (Combined coaxial/optical mini jack)	Yes (Combined coaxial/optical mini jack)	-
模拟Line输入	1 pair (RCA)	1 pair (RCA)	-
蓝牙™	Yes	-	-
耳机放大器电路	Current-strengthening circuit	Current-strengthening circuit	Op-amp
耳机输出插孔/驱动模式	4.4mm 5-pole×1 Balanced Active ground Standard 6.3mm×2 Balanced Active ground Unbalanced	Standard 6.3mm×2 Balanced Active ground Unbalanced	3.5mm stereo mini×1 Unbalanced
三点式支撑脚	Yes	Yes	-
遥控器	Yes	Yes	-
