TAIPEI AUDIO - CMS501DC BM

崁入式喇叭 (圓形)

CMS501DC BM

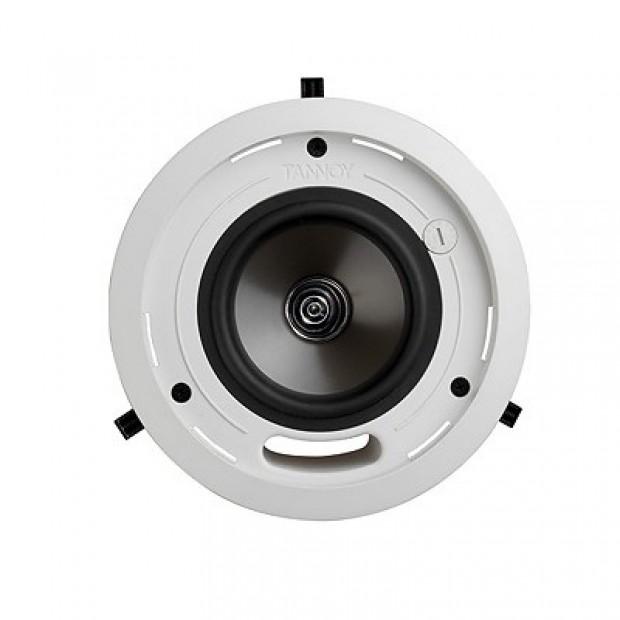

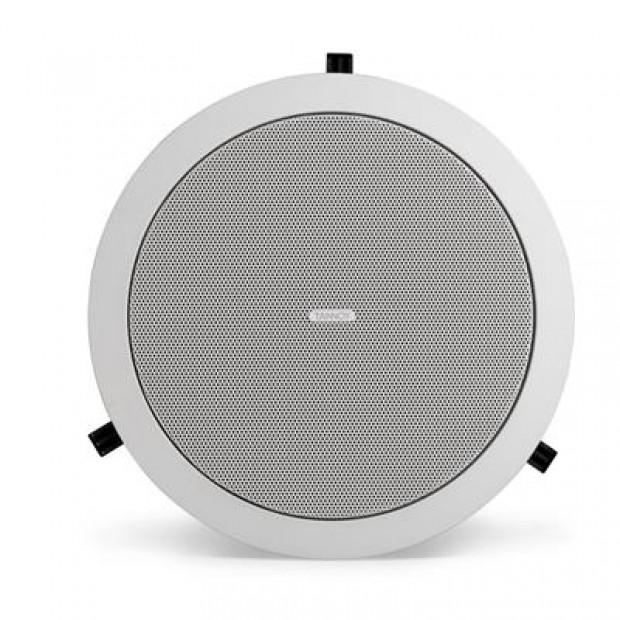

CMS501 BM 5″ Ceiling Speaker with Speaker Bridges

CMS 501DC 嵌頂喇叭

Tannoy CMS501 DC是一個全頻寬、高功率和高敏感度的天花板監聽系統。Tannoy獨門原創「Dual Concetric ™點音源雙音路同軸驅動單體」設計結合130mm(5.00”)中低音多層紙質纖維圓錐振盆以及19mm(0.75”) 半球型鈦合金高頻單體的銣合金磁鐵系統擁有冷負載鐵磁流體。

兩款CMS501 DC機型與一個分離式後箱體可以適合滿足廣大的安裝應用需求：

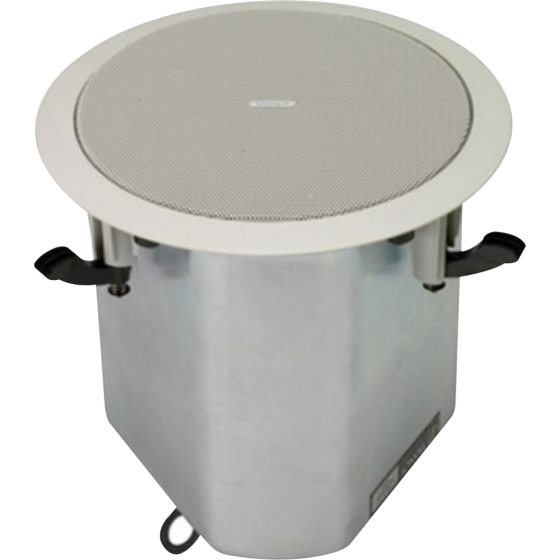

CMS 501 DC BM(隱藏鑲嵌變壓器) — 配置一個完整後箱體

CMS 501 DC PI(預留安裝變壓器) — 沒有配置後箱體

CMS 501 PI後箱體(內建變壓器以及後箱體) — 與CMS 501 PI DC使用

產品特色

• 130mm(5.00”) ICTTM喇叭單體。
•   高功率、高敏感度以及極低失真的延伸頻率響應。
• 寬廣且易於控制達到最佳理想涵蓋範圍。
• 在分音頻率及垂直或水平位置避免大量能量的流失是內在兩個謹慎的設計。
• 前面板使用防紫外線 ABS結構(UL94V- 0)。

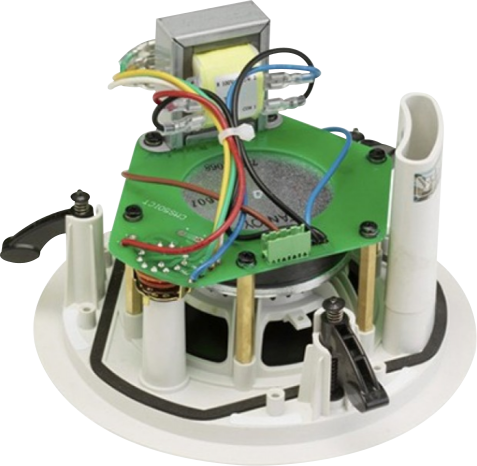

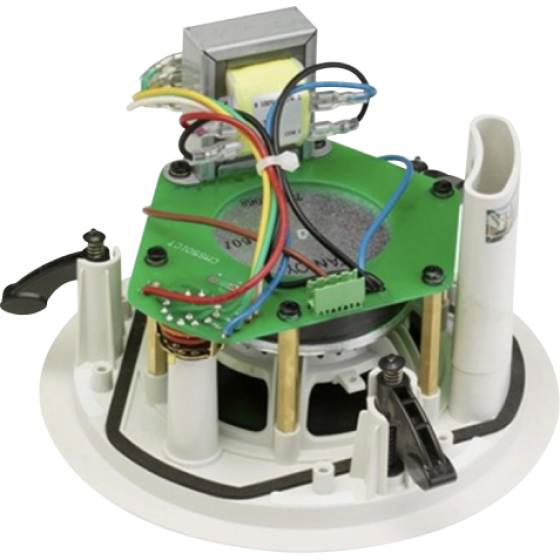

•   隱藏式鑲嵌變壓器與預留安裝配件(選購)。
• 動態高頻保護
• 簡易變壓器開關可輕鬆切換。
• 30W 低插入損失端子的線性變壓器。
•  冷負載鐵磁流體高頻單體
• 安裝在輕鋼架礦纖天花板上含有金屬軌道支架和C型環，安裝邏輯簡單快速。

應用

• 多範圍前景音樂 & 廣播系統
• 會議室與辦公室
• 商業音樂系統
• 機場、會議中心以及飯店
• 接待室/ 等待室
• 大賣場/商圈
• 酒吧
• 豪華郵輪
• 法院

付款方式：

實體ATM轉帳

送貨方式：

宅配 - 免運費

優惠價：35000

數量：

產品詳細介紹

CMS 501 DC系列
頻率響應(-3dB) ⁽¹⁾ BM Back can	85Hz- 50kHz
頻率響應(-10dB) ⁽¹⁾ BM Back can	74Hz- 54kHz
頻率響應(-10dB) ⁽¹⁾ PI Back can	74Hz- 54kHz
系統靈敏度(1W @ 1m)⁽²⁾	89dB (1W= 2.83V for 8 Ohms)
實際涵蓋角度	90° 圓錐型
涵蓋角度(1kHz to 6kHz)	109°
指向性因素(Q)	5.9 averaged 1kHz to 6kHz
指向性指數(DI)	6.9 averaged 1kHz to 6kHz
額定最大聲功率⁽²⁾
平均	107 dB
尖峰	113 dB
承受功率
平均	60W
過程	120W
尖峰	240W
建議放大功率	120W @ 8 Ohms
阻抗	8 Ohms
變壓器開關 ( 透過前旋鈕開關)
70V	30W/ 15W/ 7.5W/ 3.75W/ OFF &低阻抗工作
100V	30W/ 15W/ 7.5W /OFF &低阻抗工作
失真
10%全功率	二次諧波	三次諧波
250Hz	2.91%	0.1%
1kHz	0.18%	0.9%
10kHz	0.79%	0.14%
1%全功率	二次諧波	三次諧波
250Hz	0.5%	0.07%
1kHz	0.25%	0.32%
10kHz	0.45%	0.07%
分音器	2kHz-二階低頻，三階高頻(動態高頻保護)
注意： (1) 平均超過指定頻寬，使用1m軸心測量 (2) 未計權粉紅噪音輸入，在無回聲空間內使用1m測量 (3) EIA-426B測試長時間電源處理電容器全部測量範圍、性能資料、CLF和EaseTM資料皆可從www.tannoy.com網站下載。 Tannoy有持續研發的政策。新的原料與製作方法介紹通常都會與出版規格相同或更優秀，Tannoy有權利在未事先通知前更改。請在處理重要應用時注意最新版本的出版規格。
喇叭單體
低頻	130mm(5.00”)點音源多層紙質纖維圓錐振盆單體
高頻	19mm(0.75”) 半球型鈦合金高音單體擁有銣合金磁鐵系統
箱體
後箱	鍍鋅鋼板
前面板	ABS等級反射負載UL 94V-0 等級
網罩	鋼製防水外罩
安全特色	安全扣設置在箱體後方，負責固定承載
彈簧夾設計	安全開關定位
最小/最大固定厚度範圍	0.0mm (0.0”)/ 20.0mm (0.79”)
建議固定扭力	1.5Nm
後箱選擇
隱藏式內建變壓器(BM)	完全固定後箱
預留安裝變壓器(PI)	分離式後箱選配
導線的選擇	導線固定 & 固定鎖片可到達22mm
導線保護套	3組預留孔洞(PI) 19 / 22 / 28mm(0.75”/ 0.87”/ 1.10”)
連結插頭	可移動鎖片以及完整迴路的端子
安全認證等級(pending)	UL-1480,UL-2043, CE
BM天花板嵌入孔洞直徑	190 mm(7.48”)
PI天花板嵌入孔洞直徑	190 mm(7.48”)
尺寸
面板直徑(含彈簧夾)	210mm (8.27”)
前面板前方到後箱背面(BM)	189.5mm (7.46”)
前面板前方到安全迴路上方(BM)	206.8mm (8.14”)
前面板表面後部到後箱背面(PI)	135.6mm (5.34”)
前面板表面後部到安全迴路上方(PI)(後箱)	153.5mm (6.04”)
淨重(個)
CMS501 DC BM	3.90kg (8.60lbs)
CMS501 DC PI	2.90kg (6.39lbs)
CMS501 DC PI後箱	2.60kg (5.73lbs)
包含配件	C型環、金屬軌道支架、噴漆遮板、嵌入孔洞貼紙、網罩
選購配件	金屬圓形支撐環
前面板/支架顏色	經典白/烤漆
